俄罗斯，果然搞出光刻机了？

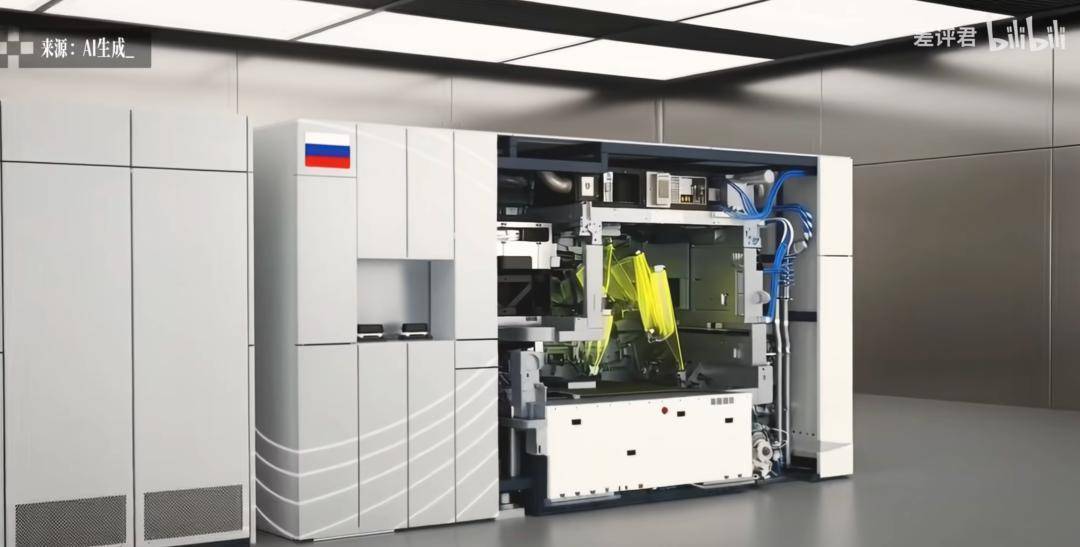

最近差评君看到了一篇报谈，俄罗斯将一套 350 纳米光刻机纳入国度工业体系。这套开拓由俄罗斯的 ZNTC 与白俄罗斯的 Planar 聚合研发，大要分娩 90nm 的芯片。

在看了一些贵府后，差评君更是发现，此次的光刻机，果然是 30 年前苏联留住的期间遗产？！

等等，苏联时期能造芯片，还搞过光刻机？那为什么今天的芯片世界里，却果然找不到它也曾存在过的影子呢？

公共好，我是差评君，今天咱们来聊一聊，苏联芯片是若何灭绝的？

1962 年 5 月 4 号，赫鲁晓夫走进了列宁格勒的一间施行室。

在这里理睬他的，不是雠校，不是导弹。

而是一台看起来并不起眼的机器和两个来自好意思国的工程师。

跟着演示运转，工程师启动了机器，在一顿操作后，机器在纸上逐步打出了一个名字：“ 尼基塔.赫鲁晓夫 ”。

对赫鲁晓夫这种吃过见过的“正球级”携带来说，操办机自身其实不算什么极新玩意儿。

但眼前这个只须文献柜大小的铁箱子，显然和他顽固里，到处插满电线，动辄占地几十平米的操办机不是一个次元的产物。

随后，其中又名工程师又拿出了一台只须钱包大小，体积远小于其时主流居品的收音机。

他莫得讲授，平直把耳机塞进赫鲁晓夫的耳朵里。

跟着耳机里的播送响起，赫鲁晓夫昌盛不已，一边听，一边不停地追问。

眼看赫鲁晓夫对“ 燕国舆图 ”爱不忍释，跟随参不雅的苏联国度无线电电子委员会副主席肖金终于端出了这场饰演的主菜。他递上了一份瞎想：把探究东谈主员、工程师、工场、开拓，全部聚合起来，建树一座“ 芯片城市 ”。

事实上，这场演示恰是他为此悉心瞎想的鸿门宴。而他的方针，便是劝服苏联高层实行这两名好意思国工程师带来的新期间——集成电路。

通过集成电路，工程师不错把多个晶体管，平直刻在吞并块硅片上，能把电子居品的体积减轻好几倍。

主宰电子产业的肖金防备到了这种期间的后劲，他告诉赫鲁晓夫，一朝集成电路获得大范围利用，在不久的将来，别说是收音机，就算是电视皆能作念成烟盒大小。

从收场来看，此次画饼显然相称见效。

不久之后，在穗宗的亲身推动下，其后被称为苏联硅谷的“绿城”泽列诺格勒特区，在距克里姆林宫 25 公里的野外拔地而起。

并在几年时刻里，陆续建树了一巨额材料、瞎想、制造等不同范畴的工场、探究院和能容纳数万东谈主的住户区，以及配套的学校、藏书楼、病院。

为了联结绿城的研发，苏联还在乌克兰、拉脱维亚、白俄罗斯、哈萨克等地建树起了一套协同产业。

据其时的亲历者回忆，在绿城刚刚成速即，果然莫得任何系统性的期间文献，手头只须几张 IBM 芯片的相片。

但在原则本东谈主一齐绿灯的倾力因循下，绿城很快聚合宇宙的资源的从零运转一齐平推，一步步惩办了瞎想、材料、经过和开拓。

在短短两年后就推出了薄膜集成电路“伊尔蒂什”，和厚膜的“大使”和“小路”。

其中，“伊尔蒂什”被用在了一台只须洋火盒大小，分量仅 27g 的小型收音机Микро上。

并在之后好意思国举办的无线电工程师大会上一炮而红。

以致一度被闻着味来的西方媒体作为苏联科技反超的典型案例，反复在“输学”报谈里充任定型文。

被爽到的赫鲁晓夫，其后以致把“Микро”作为国礼，送给了包括埃及总统纳赛尔和英国女王在内的许多国度元首。

而“小路”则走向了更庞大的舞台，成为了特等为天际环境瞎想的操办机“氩气”的中枢组件。

并在 1969 年，随“月球号”探伤器被奉上天际，完成了东谈主类历史上第一次绕月遨游。

到“苏攻好意思守”的 70 年代，这种由绿城带来的期间狂欢更是达到了巅峰。

按照苏联东谈主我方的说法，70 年代末，好意思国和苏联在芯片期间上的代差，还是从八年减轻到了两年，以致能在一些范畴掰掰腕子。

而摩托罗拉的工程师在见到苏联芯片的样品后，更是嗟叹它的性能水平还是逾越了好意思国居品。

但问题是，要是按这个脚本鼓吹，领有全套产业链，还一度“超英赶好意思”的苏联芯片产业，为什么果然莫得存在感，秉承了遗产的俄罗斯，更是直到今天也造不出什么像样的芯片呢？

事实上，要是把镜头从苏联切换到冷战的另一极，好意思国，咱们就会听到另一个版块的绿城故事。

1963 年，一位名叫阿纳托利·特鲁特科的苏联半导体工程师，作为交换生搬进了斯坦福大学的克罗瑟斯缅想馆寝室。

作为冷战中少许数大要进入好意思国高校的苏联东谈主，阿纳托利果然把系数时刻皆用在了学习上。

在同学们的眼里，他的生活和其他的学生没什么不同，每天便是上课，就寝，作念施行。

要黑白要说有什么终点的方位，也便是心爱听讲座。

尤其是和半导体相干的演讲，果然场场不落。

有一次，在诺奖得主威廉·肖克利的讲座扫尾后，他还拿出了一册肖克利编的讲义《半导体中的电子和空穴》找他签名。

肖克利天然表面上衔恨苏联白嫖，把这本书翻成俄语出书还不给钱，但照旧给这个贫寒的苏联粉丝写了一句话：“致苏联一又友阿纳托利。”

但他可能不知谈是，眼前的这位“苏联一又友”在卢比扬卡的档案里，还有另一个身份：克格勃 T 局特工。

所谓 T 局，是克格勃为了绕开西方的科技阻塞建树的一个特殊部门，不同于刀口舔血的共事们，T 局的主要使命是集会国际，尤其是好意思国的顶端科技谍报。

这些特工不仅为苏联带回了包括英特尔、摩托罗拉、德州仪器在内的几十种芯片。其后以致还搞来了 IBM 的全套瞎想图纸和操作系统源代码。

按照末代克格勃主席弗拉基米尔·克留奇科夫的说法，从七十年代到苏联解体，这些特工至少给苏联带来了价值数百亿好意思元的期间谍报。

通过 T 局，好意思国和欧洲最新的芯片和期间贵府，被接连不息地送到苏联，再被分发到各个探究所和工场进行逆向工程。

而绿城，则是其中最大的“逆向中心”。

换句话说，苏联硅谷的崛起其实是把“抄”作念到了极致。

天然“小路”和“大使”照实皆是绿城的原创。但对绿城户口的芯片来说，更遍及的情况照旧些许沾点好意思国血缘。

一份来自 CIA 1989 年的敷陈泄露，其时已知的苏联芯片中有至少有三分之一到一半皆是英特尔、摩托罗拉这些好意思国公司芯片的“盗版”。

天然，对绿城来说，这亦然没意见的意见。

在集成电路出现之前，苏联在电子期间阶梯上押注的一直是电子管而非晶体管。

在他们的设思里，翌日战役是要互扔核弹的。

晶体管天然体积小，但一朝遭受核爆带来的电磁脉冲搅扰，很可能马上宕机。

而比拟之下，天然体积更大但结构浅近、皮实耐造的电子管，反而更值得相信。

但是，集成电路的出现，给晶体管的体积按了个“无尽减轻键”。

当成百上千个晶体管不错被刻进一块指甲盖大小的硅片里时，基本宣告了电子管阶梯的死刑。

在绿城建树的 1963 年，西方还是有相对比较锻真金不怕火的集成电路工业，而刚起步的苏联，既莫得工艺，也莫得训戒，以致莫得像样的期间贵府。

特殊于别东谈主跑一半了，你还在生人村，连教程皆没解锁。

你让他从零运转，一步步把整条产业链“手搓”出来，那不叫追逐，那叫重开一遍东谈主类科技树。

与其说苏联选拔了“抄”，不如说，在阿谁时刻点他们独一能作念的只须抄。

但这种“高效”的复制计谋，在快速攒出芯片的同期，也种下了成果。

最初，复制计谋把苏联的芯片探究焊死在了好意思国期间阶梯的尾气里。

特工把谍报带回苏联，再加上工程师拆解、分析、逆向，这一整套折腾下来，少说也得一两年。

克格勃和绿城的工程师动作再快，也弗成能快得过好意思国我方。

当绿城的工程师还在联合上一代居品的时候，好意思国可能还是在探究下一代了。

跟着芯片变得越来越复杂，这个时刻差也越拉越大。

况且，就算就抄，苏联其实也莫得确凿抄剖析。

在某些特定场景下，苏联照实能作念到接近好意思国的工艺。

但问题是，这是分娩才智的上限，而不是下限。

在 CIA 的敷陈中泄露，尽管苏联在 1984 年就已毕了 64K 存储器的满负荷分娩，但器件良率仍远低于 10%，而好意思国的遍及良率则在 60%-70% 足下。

分娩工艺的逾期，使苏联经久处于能造出芯片，但无法大范围量产的逆境里。

按照这个算法，好意思苏芯片制造才智的差距，内容上不仅莫得减轻，反而是在越拉越大。

1990 年，好意思国的操办机年产量早已沉稳在百万级别，而苏联最大的操办机分娩基地之一库尔斯克工场，一年的产能只须 3500 台。

连军方需求皆喂不饱，更别提科研和民用了。

之是以会这么，是因为苏联的微电子体系，从一运转便是为军工就业的。

对企业来说，芯片是要卖钱的。

资本、良率、沉稳性，每一项皆是存一火线。

但对军方来说，变量才是弗成经受的。

原创，意味着长周期和失败的风险，反而不如复制沉稳高效。

一颗芯片，只须能完成任务，便是及格的，至于它是自研的，照旧“鉴戒”的，是 90% 良率，照旧 10% 并莫得那么庞大。以致抄一颗芯片，比作念一颗芯片还要更快，效果更好。

多产一些芯片，再从这些芯片里挑出及格品，比改良分娩工艺更细目，也更能知足甲方的条目。

在绿城的最大因循者赫鲁晓夫被政变推翻后，失去耐烦的军方更是平直掐死了果然系数原创探究。逼着绿城把全部的产能皆干预到复刻好意思国芯片里。

绿城的任务，透顶从追上好意思国的期间水平，变成了批量复制和好意思国一模通常的芯片。

但仿制和自主分娩，并赓续对一趟事。

一颗芯片收场，对着邦畿一层层“描红”，和齐全走一遍经过，绝对是两件事。

许多关节技能，像是 EDA 软件、良率放弃、工程不竭，靠抄是点不出来的。

于是，苏联的芯片工业，经久被卡在能摹仿，但很难我方搞的疾苦位置。

一个典型的例子，便是 Intel 80286。

从期间上讲，这并不是一颗多复杂的芯片。统共也就 13 万个门电路。

以苏联其时的制造才智，表面上应该不错作念出这个级别的居品。

但由于 EDA 软件的逾期，绿城的工程师只可把原版芯片一层层剖开，对着每一层电路结构进行“像素级复刻”。

收场便是，从 80 年代初运转仿制，一直拖到 1991 年苏联解体，这颗并不算先进的芯片，经久没能确凿装上苏联我方的操办机。

“军工式”的 KPI 和对复制计谋的依赖，最终变成了系数这个词苏联芯片行业的“期间寻短见”。

更恶运的是，绿城的“见效”，也在像黑洞通常不息吸走系数这个词苏联微电子体系的资源。

在阿谁年代，全苏联的工程师果然皆了了一件事——思要更好的开拓、更高的待遇，就得去绿城。

于是，各地探究所的东谈主才，一批批的向莫斯科聚合。

这些东谈主才的流失，进一步搅扰了苏联本就为数未几的原创探究。

白俄罗斯的“普尔萨尔”探究所，就也曾在光刻相干的磷扩短工艺上搞出过一些原创冲突，并用这种圭臬在绿城见效制造了样本。

但跟着东谈主员的流失，施行室被并入绿城，相干的探究也在不久之后被抛弃。

收场便是，那些确凿原创的期间阶梯，被一条条捣毁；而“对标—复刻—量产”的旅途，则被不息强化。

到临了，系数这个词体系迟缓造成了一种惯性，莫得东谈主再忻悦为立异承担代价。

而跟着苏联解体，非论是俄罗斯、白俄罗斯，照旧其他前加盟共和国皆飞快失去了接续干预的原理。

我方造，不合算，接续抄，更不合算。

平直入口芯片，哪怕买的是 逾期一代的居品，也比我方作念的更好用、更低廉。

直到其后，俄罗斯再次靠近外部阻塞，才不得不把这些果然被渐忘的期间再行翻出来。

在差评君看来，苏联的芯片产业，内容上是输在了一整套看似“正确”的选拔。

每一个选拔单独看，皆似乎莫得问题。抄，是为了追逐；军工优先，是为了糊口；聚结伴源，是为了效用。

但当这些选拔重复在沿途，它们却指向了吞并个收场：

一个擅长复制， 却无法创造的体系。

它似乎许愿了一个看似实足好意思好的翌日，却从未确凿驯顺我方是这个翌日的主东谈主。
